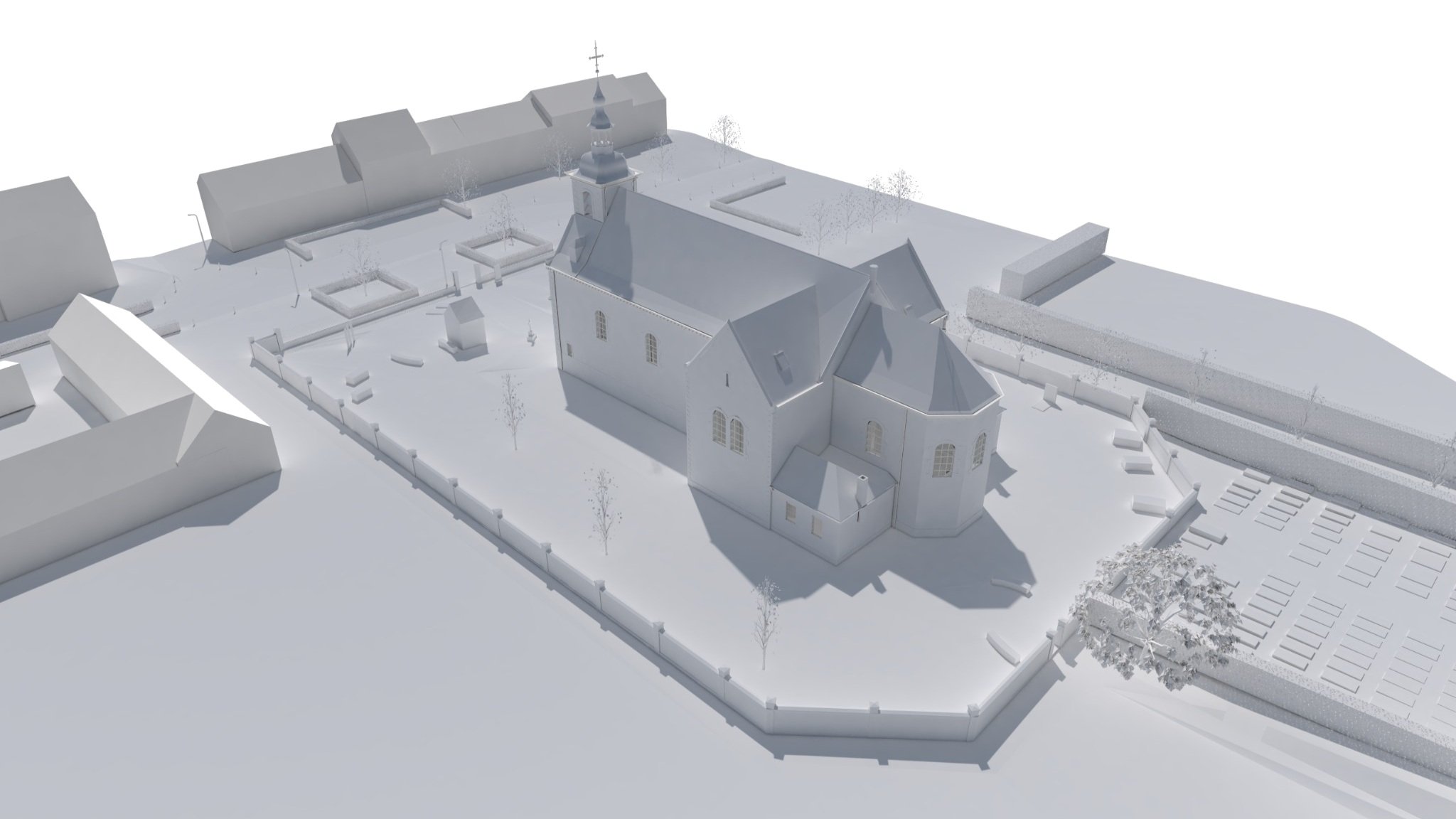

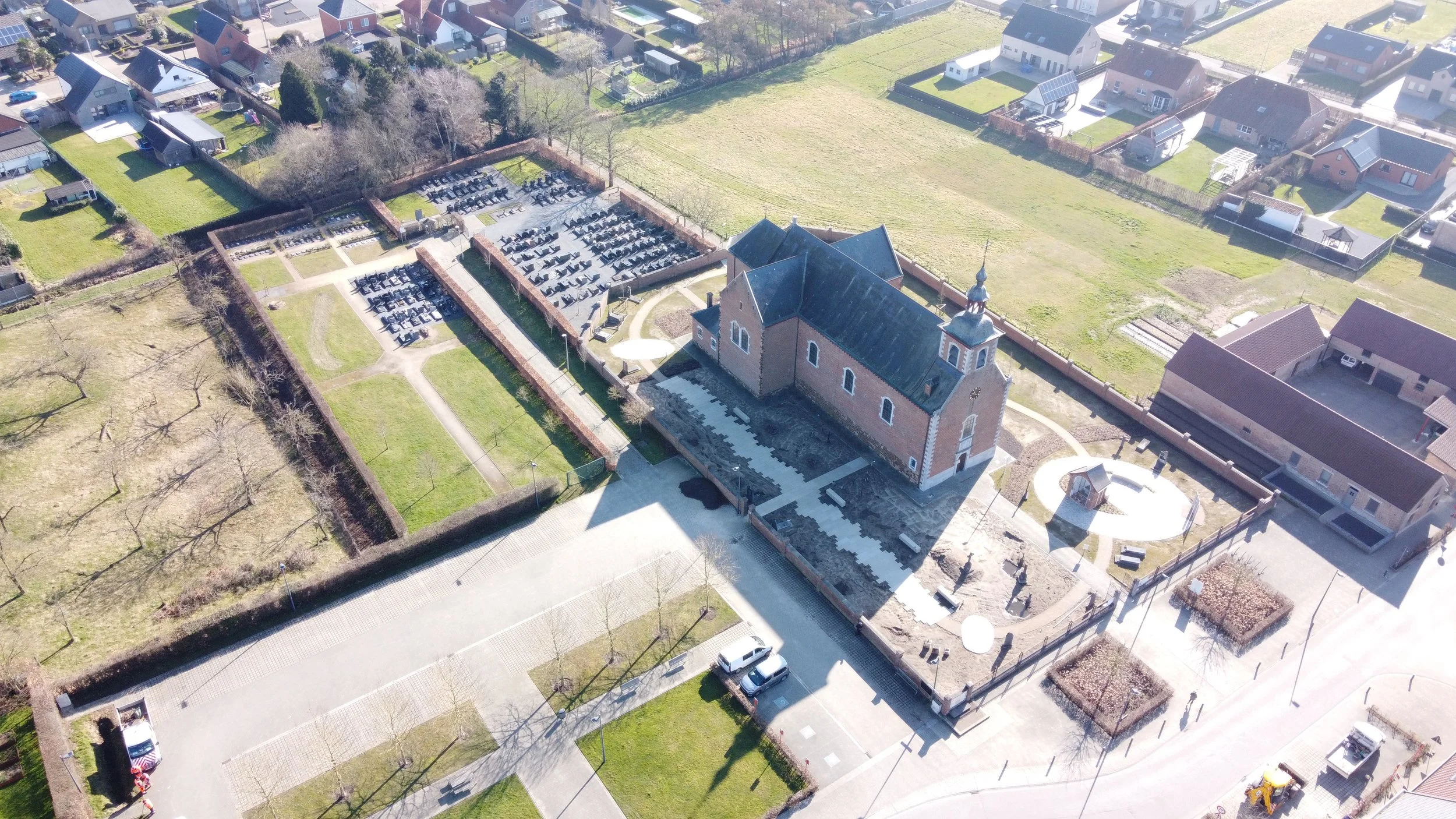

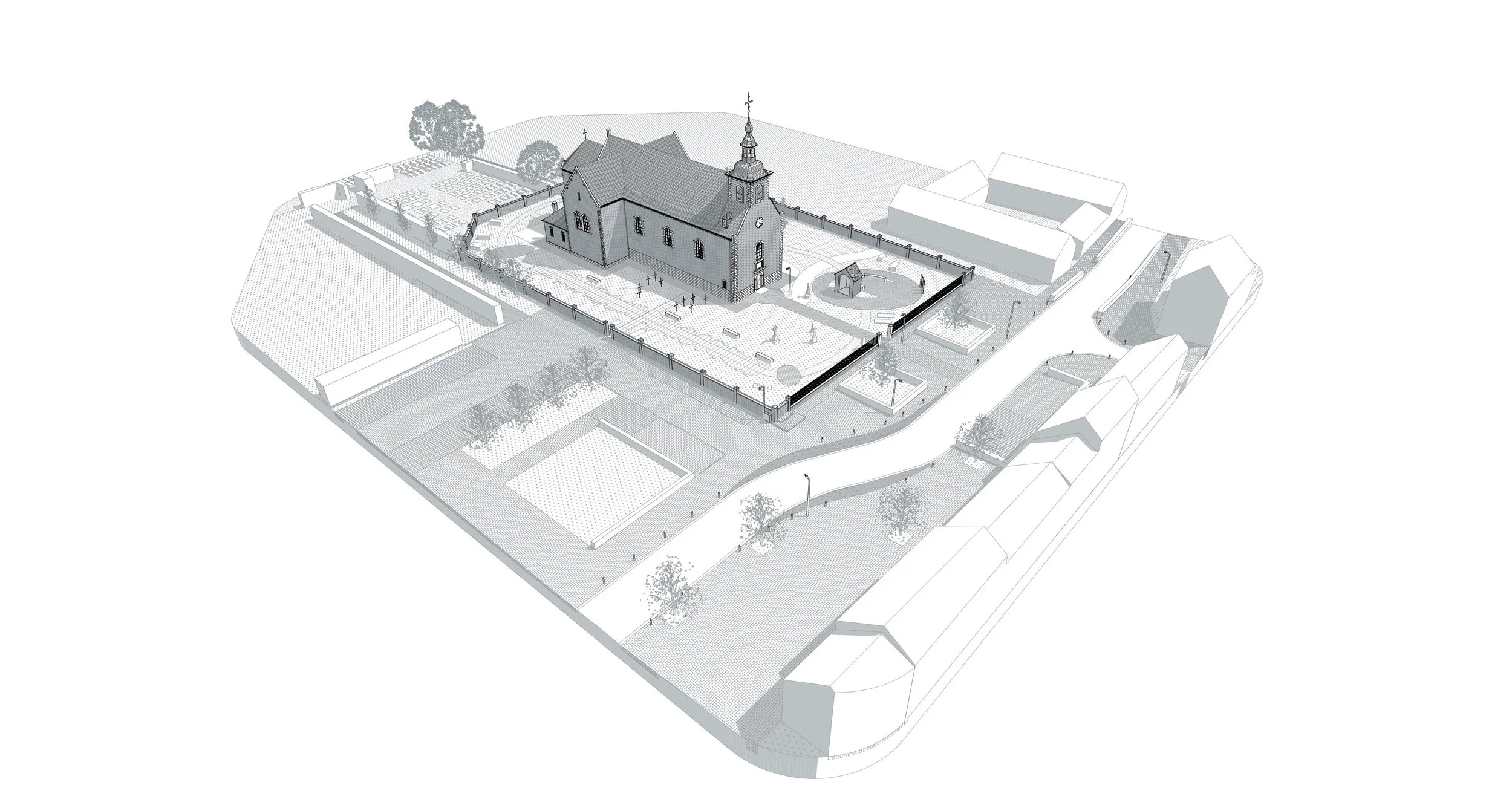

Kerk van Donk – Herk-de-Stad

Van erfgoedscan tot virtuele beleving

Voor gemeente Herk-de-Stad brachten we de historische kerk van Donk nauwkeurig in kaart via een gedetailleerde 3D-laserscan. Elk scanpunt werd aangevuld met fotomateriaal, waardoor het volledige gebouw niet alleen technisch correct, maar ook visueel gedocumenteerd werd. Een waardevolle, gelaagde aanpak voor een erfgoeddossier.

Op basis van de pointcloud ontwikkelden we een accuraat BIM-model van de bestaande toestand. De bijhorende plannen werden rechtstreeks uit het model gegenereerd, wat zorgt voor een sterke samenhang tussen documentatie en digitale representatie.

Wat dit project bijzonder maakt, is het interactieve BIMx-model dat we opleverden. Hiermee kan de gebruiker virtueel door het gebouw navigeren, plannen in context bekijken en het geheel beter begrijpen, ook zonder technische achtergrond. Zo verkleinen we de afstand tussen het fysieke erfgoed en zijn digitale tegenhanger.

Dit project toont hoe digitale technieken erfgoed niet alleen vastleggen, maar het ook tastbaar en toekomstgericht maken.

Scan 2 BIM Historische vakwerkhoeve

Voor deze historische vakwerkhoeve hebben we tijdens de opmeting rekening moeten houden met het gedetailleerd inmeten van de beschermde houten vakwerken. Deze speelde een belangrijke rol in de beschermde status van het gebouw. Tijdens het modelleren hebben we er dan ook voor gezorgd dat onze gescande point cloud nauwgezet werd vertaald naar een werkbaar BIM-model.

Dankzij deze aanpak beschikken de architecten over een betrouwbare digitale reconstructie van het gebouw, die als basis dient voor toekomstig behoud en herstel. Dit project illustreert het combineren van geavanceerde technologie met erfgoedzorg.

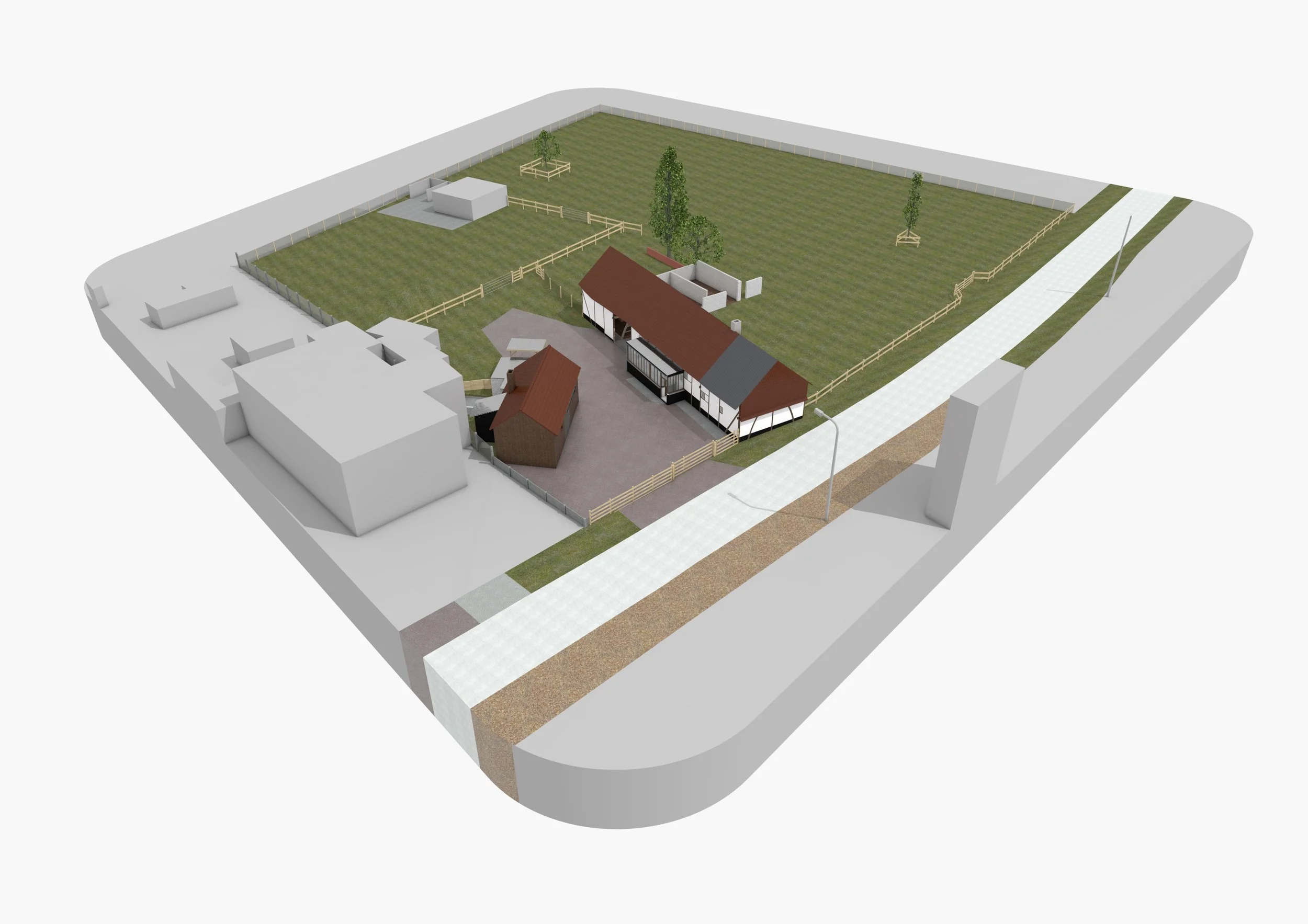

Scan 2 BIM Woning en schuur & Omgevingsvergunning woonproject

Voor een woonproject, bestaande uit vijf woningen, werd ons gevraagd om de bestaande woning met aangebouwde schuur op te meten in het kader van een geplande verbouwing als onderdeel van dit woonproject.

Onze taak bestond uit het modelleren van de huidige situatie en het omzetten van het ontwerp, aangeleverd door de architect, naar een gedetailleerd BIM-model. Dit model werd verder uitgewerkt om te voldoen aan de vereisten voor de omgevingsvergunning, waarbij we zorgden voor een vlotte integratie van het ontwerp in de bestaande structuur en de juiste documentatie voor de vergunningsaanvraag.

Scan 2 BIM Industriële site

We brachten een complexe industriële site nauwkeurig in kaart met 3D-scanning, wat resulteerde in een haarscherpe pointcloud als basis voor een gedetailleerd BIM-model. Een mooie uitdaging met een geslaagd eindresultaat!

Vanwege de schaal en complexiteit van dit project was het modelleren een flinke uitdaging. Toch zijn we trots op het eindresultaat en kijken we terug op een succesvol proces.

Scan 2 BIM Herenhuis

Voor dit uitdagende project mochten we een prachtig herenhuis opmeten, waarvan de voorgevel tot beschermd erfgoed behoort. Dankzij onze geavanceerde 3D-scanner hebben we het pand nauwkeurig opgemeten en omgezet naar een pointcloud. Deze pointcloud vormde de basis voor het uitwerken van een gedetailleerd BIM-model.

Het eindresultaat van deze opdracht was een volledig uitgewerkt Archicad-model van de bestaande toestand. Vanuit dit model konden alle benodigde plannen gegenereerd worden. Deze plannen zijn zorgvuldig opgesteld volgens de normen van het omgevingsloket.

Scan 2 BIM van Notariswoning en Koetshuis

Voor dit project hebben we een prachtige notariswoning met bijhorend koetshuis opgemeten met behulp van een 3D-scanner. Op basis van de pointcloud hebben we de bestaande toestand van deze panden gemodelleerd. Vanwege het beschermde karakter van de voorgevel en de wens om zoveel mogelijk gevelelementen van de notariswoning en het koetshuis te behouden, was het level of detail (LOD) van dit BIM-model van groot belang.

We hebben zorgvuldig rekening gehouden met de detailgraad van het model, wat resulteerde in een gedetailleerd en nauwkeurig Archicad-model van de bestaande toestand. Dit model wordt overgedragen aan de klant, die het als basis kan gebruiken voor zijn verdere ontwerp.

Scan 2 BIM in Binnenstedelijk Gebied

Dit project betrof een gedetailleerde opmeting van een complex binnenstedelijk gebouw. Met behulp van 3D-scantechnologie hebben we het gebouw volledig in kaart gebracht, resulterend in een nauwkeurige pointcloud. Deze data werd vervolgens naadloos geïntegreerd in Archicad, waardoor we een virtueel model creëerden dat niet alleen nauwkeurig, maar ook flexibel en gemakkelijk aanpasbaar is.

Visualisatie van een villa

Voor deze opdracht werd ons gevraagd om van een hedendaagse villa gelegen in een natuurrijke en zonnige omgeving enkele beelden te visualiseren. Met behulp van het BIM-model hebben we renderbeelden gecreëerd in Twinmotion, waarmee we de klant een realistische en nauwkeurige visualisatie kunnen bieden. Van materialen tot belichting wordt er in detail rekening gehouden met de sfeer en wensen van de klant voor het visualiseren van deze beelden.

Scan 2 BIM Boerderijwoning

Met trots hebben we een historische hoeve getransformeerd door gebruik te maken van 3D-scantechnologie en onze expertise op het gebied van BIM & Archicad. Van het zorgvuldig scannen tot het creëren van een nauwkeurig Archicad-model, elk detail is met uiterste zorg vastgelegd. Het resultaat is een prachtige samensmelting van historische kenmerken en moderne BIM-functionaliteit.

Scan 2 Bim Vierkantshoeve

Ontdek deze projectervaring op het gebied van scantechnologie en BIM. Met behulp van een hoogwaardige laserscanner hebben wij een prachtige vierkantshoeve gescand. Vervolgens hebben wij deze pointcloud verwerkt tot een nauwkeurig en gedetailleerd Archicad-model, waarbij onze expertise in BIM en scantechnologie volledig tot uiting is gekomen.

Opmeting van woning en werkatelier

Voor deze opdracht werd ons gevraagd om een bestaande woning en de naastgelegen schuur op het perceel volledig op te meten.
De woning zou een energetische renovatie ondergaan en de schuur zou op termijn omgevormd worden tot werkatelier. Hierbij was het belangrijk om tijdens de opmeting van de schuur en tijdens het modelleerwerk, extra rekening te houden met de bestaande spanten van het dak aangezien deze behouden bleven.

• opmeting van bestaand pand

• van opmeting tot Archicad-model

• 2d output bestaande toestand voor stedenbouwkundige vergunning

BIM-model voor uitvoeringsfase

In opdracht van een architectenbureau werd ons gevraagd om een bim-model uit te werken voor een uitvoeringsdossier. Hierbij moesten we ons baseren op de 2D bouwaanvraagplannen die voorhanden waren. Het gevraagde bim-model werd met een hogere detailgraad uitgewerkt waarbij architectuur en stabiliteit verwerkt werden in het aangeleverde model.

• 2D bouwaanvraagplannen uitwerken tot uitvoeringsplannen

• uitwerken van een gedetailleerd bim-model voor de uitvoeringsfase

• aanleveren van 2D output voor het uitvoeringsdossier

Opmeting van erfgoed

Dit pand werd opgemeten in opdracht van een architectenkantoor. Het gaat over een handelspand met woning. We leverde hier een volledig Archicad-model aan van de bestaande toestand. De architect kan met dit model aan de slag voor het verder uitwerken van het voorontwerp / stedenbouwkundige vergunning .

• opmeting van bestaand pand

• van opmeting tot Archicad-model

• 2d output bestaande toestand voor stedenbouwkundige vergunning

Opmeting van hoeve

Dit uitdagende pand brachten we in kaart in opdracht van een architect. Er waren geen bestaande plannen voorhanden en zijn we gestart met een grondige opmeting.

Deze meting hebben we vervolgens verwerkt tot een gebruiksklaar Archicad-model.

Ook stelden we een fotoreportage op waarin we de belangrijkste elementen van het gebouw documenteerden.

Renovatie van een rijwoning

Hier werkten we in opdracht van een architect. We vertrokken van zijn schetsen en vertaalden deze in een bim-model. Dit model werd vervolgens gebruikt om alle benodigde tekeningen en formulieren voor de stedenbouwkundige op te maken.

°van schets tot bim-model
°opmaken van stedenbouwkundige vergunning

BIM-model voor de zelfbouwer

Dit project realiseerden we voor een zelfbouwer ism. architect. Het gaat om een eengezinswoning in een hybride vorm : Houtskelet / Massiefbouw.
We maakten een elementenraming op adhv. ons model.
Om het bouwproject inzichtelijk te maken voor de bouwheer creëerden we een gedetailleerd bim-model, toegankelijk via een tablet op de werf.

• Stedenbouwkundige vergunning

• Opmaken van een elementenraming

• bim-model inzetbaar tijdens het bouwproces

Van opmeting tot bim-model

Onze werkwijze komt goed tot uiting in deze opdracht, na een intake met de klant stelden we 2 doelen voor ogen: enerzijds een update van de bestaande plannen, anderzijds een hapklaar 3D-model voor een toekomstig (interieur)architect om mee aan de slag te gaan. We vertrekken van een eigen digitale opmeting. Deze fungeert dan als onderlegger om dit historisch pand op te bouwen tot 3D-model .

• Update plannen huis

• Exploreren mogelijkheden met oog op toekomstige verbouwingen

• hapklare plannen voor architect / interieurarchitect

Renovatie en uitbreiding van oogartsenpraktijk

Voor dit project hebben we de volledige bestaande toestand opgemeten en een 3D-model opgebouwd in Archicad. Aan de hand van de schetsen van de architect hebben we de nieuwe situatie in het model verwerkt en vervolgens de benodigde tekeningen geëxporteerd voor de stedenbouwkundige vergunning. Nadat deze vergunning was goedgekeurd, hebben we de plannen, sneden en details uitgewerkt voor het uitvoeringsdossier.
